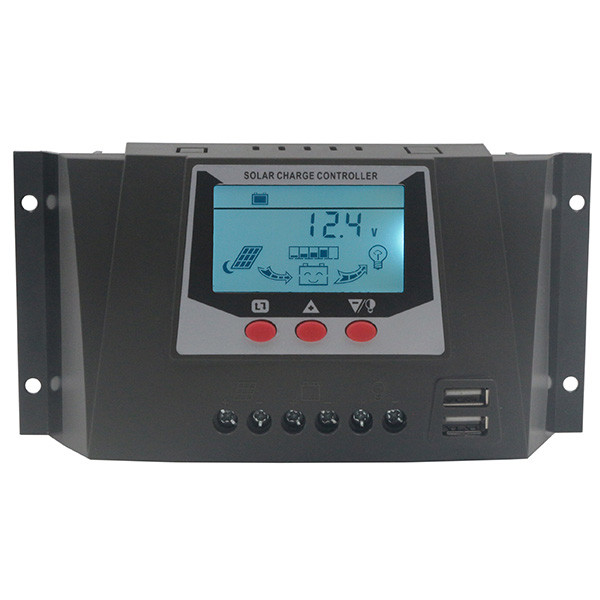

JUTA WP3024D PWM - захищає акумулятор від перезаряду, перерозряду і втрати заряду вночі. Контролер може працювати при напрузі 12/24В. Струм надходить на акумулятор від сонячної батареї і струм споживаний навантаженням не повинні перевищувати 30А.
Оснащений вбудованим РК-дисплеєм з дуже зручним інтерфейсом. Він забезпечує гнучке завдання різних керуючих параметрів в повній відповідності з вашими експлуатаційними вимогами і підходить під різне обладнання.
Особливості контролера WP3024D PWM
- Просте кнопкове управління
- Регульовані параметри управління зарядкою і розрядкою
- Захист від перевантаження по струму / короткого замикання
- Змінний режим навантаження
- 5V/2A USB
- Зарядження та розрядження як свинцево-кислотних, так і літієвих батарей
- Інтелектуальний триступеневий режим зарядки ШІМ
- Захист від глибокої розрядки / перенапруги / низької напруги
- Захист від зворотного розряду батареї
- Захист від переполюсовки сонячних панелей / акумуляторів.
Додаткові функції контролерів WP30D:
- 12 / 24V повністю автоматична ідентифікація
- Температурна компенсація напруги
- Функція віддаленого моніторингу та зв'язку
- ЖК-екран з функцією підсвічування
- Реверсивний режим управління світлом
- Підрахунок накопичених ампер-годин
- Сонячні контролери можуть працювати з панелі сонячних батарей, коли напруга літієвої батареї становить 0
WP30D Розміри і підключення:
- Згідно діаграми, з'єднайте позитивний і негативний електроди батареї з контролером, він автоматично визначить напруга батареї.
- Потім підключіть сонячні панелі до контролера.
- Підключіть позитивний і негативний електроди навантаження до контролера. Будь ласка, не переподключайте з'єднання.
- При використанні літієвої батареї із захисною схемою встановіть рівень напруги рівним фіксованим значенням. Не встановлюйте батарею в автоматичну ідентифікацію. Для запобігання захисту плати літієвої батареї від сонячного входу після запуску контролера, необхідно визначити напруга відключення.
- Напруги холостого ходу сонячних батарей повинні бути менше, ніж максимально допустима напруга, необхідного літієвою батареєю, щоб запобігти пошкодження батареї від надмірної напруги.
- При використанні літієвої батареї струм короткого замикання на сонячної панелі повинен бути менше 0,3 C (ємність літієвої батареї)
РК дисплей і кнопки:
Різні режими роботи навантаження
Існує чотири режиму управління для навантаження. Вони являють собою звичайний режим (0), режим керування світлом з відкладеним включенням і вимиканням (1), режим управління світлом (2), режим управління черговим освітленням. Тривалість затримки може становити 1-24 години.
Управління режимом зарядки:
Управління режимом розрядки:
Рівень напруги для визначення типу батарей:
Механічні і температурні параметри:
Вищевказані параметри застосовуються для системи 12V в якості прикладу, якщо система 24V, значення напруги повинно бути подвоєна.
Увага!
- При використанні літієвої батареї в умовах нижче 0 ° C літієва батарея повинна бути здатна працювати добре при низькій температурі.
- Сонячні контролери не мають функції вирівнювання для літієвої батареї. Таким чином, плата захисту літієвої батареї повинна виконувати функцію вирівнювання напруги.
- Будь ласка, дотримуйтесь усіх порядок підключення контролера, в іншому випадку це може привести до пошкодження контролера.
- При відключенні контролера відключайте кабелі в зворотному порядку.
WP30D Экранные настройки:
