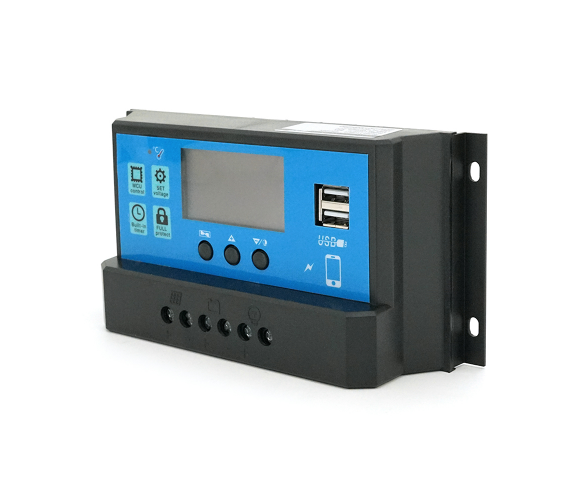

Контролер заряду ШИМ (PWM) Voltronic YJSS-50A 12/24В з дисплеєм та USB, працює тільки з АКБ AGM та GEL
- Готово до відправки
- Код: YJSS-50A
1 170 ₴
- +380 (63) 351-35-78
Контролер заряду 50А 12В/24В Voltronic YJSS-50A з дисплеєм і 2 USB, сонячний зарядний пристрій ШИМ (PWM) працює тільки з акумуляторами AGM та GEL
Відмінність контролера YJSS-50A - наявність 2 USB гнізд для зарядки будь портативної техніки, яку можна заряджати від USB гнізда.
- У схемі використовується промисловий контролер
- Наявність рідкокристалічного екрану
- Всі параметри налаштовуються
- Інтелектуальний триступеневий керований ШИМ зарядки
- Захист від короткого замикання і обриву ланцюга навантаження
- Захист від зворотного розряду і перезаряду акумуляторів
- Малий нагрів компонентів пристрою
Контролер YJSS-50A може працювати тільки з кислотно-необслуговуваними (герметичні AGM), гелевими (GEL), кислотно-обслуговуваними (Flood) акумуляторами.
В залежності від АКБ обирається режим заряду акумулятора:
B01 - для герметичних акумуляторів необслуговуваних (напруга абсорбуючого заряду 14,4/28,8В)
B02 - для гелевих акумуляторів (напруга абсорбуючого заряду 14,2/28,4В)
B03 - для обслуговуваних акумуляторів (напруга абсорбуючого заряду 14,6/29,2 В)
Контролер YJSS-50A дозволяє контролювати і самостійно встановлювати:
- напруга на клемах акумулятора
- напруга підтримуючого заряду
- напруга відключення навантаження
- напруга відновлення подачі живлення на навантаження (після відключення)
- режим роботи навантаження
Значення індикації на ЖК дисплеї:
P1: цифрові параметри.
P2: індикатор заряду. Цей символ вказує, що сонячна панель заряджає акумулятор; відсутність відображення цього символу означає, сонячна панель не може заряджати акумулятор із-за низького напруги. Якщо символ блимає, це означає, що акумулятор повністю заряджений і знаходиться у відмінному (float) режимі заряду.
P3: індикація роботи сонячної панелі. Цей символ вказує, що з'єднання панелі сонячних батарей виявлено контролером; відсутність цього символу означає, що не виявлено з'єднання з панеллю сонячних батарей, або недостатньо сонячного світла на панелі сонячних батарей.
P4: індикація 5 поділок рівня заряду батареї.
P5: індикація розряду. Цей символ вказує, що контролер знаходиться у стані видачі струму в навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння символу вказує на пошкодження пристроїв внутрішнього контролю.
P6: індикація навантаження. Цей символ вказує, що контролер знаходиться у стані видачі струму в навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння символу вказує на перевантаження або пошкодження ланцюзі навантаження.
P7: А - індикація сили струму; H – Індикація годин.
Р8: V - Індикація напруги.
Опис кнопок контролера YJSS-50A:
Кнопка циклічного вибору інтерфейсу. Цією кнопкою виконується перемикання між сторінками в циклічної послідовності, як показано на малюнку нижче. Також при утриманні цієї кнопки контролер перейде в режим налаштування параметрів | |
Кнопка налаштування параметрів, збільшує вибране значення | |
Кнопка включення / вимкнення навантаження в основному інтерфейсі. Вона може виконувати функцію "зменшити" в стані налаштування параметрів |
Технічні характеристики сонячного контролера заряду YJSS-50A 12/24В:
- Тип контролера ШИМ (PWM)
- Струм заряду 50А
- Номінальна напруга акумулятора 12/24В (автовизначення)
- Максимальна напруга фотомодуля < 41В
- Напруга заряду, що підтримує 13,7В (для системи 12В)
- Напруга припинення розряду 10,7В (для системи 12В)
- Відновлення можливості розряду 12,6В (для системи 12В)
- Струм споживання в режимі очікування 10мА
- USB 5V/2A max
- Робоча температура довкілля -35+60С
- Габарити (Ш*В*Г) 133*70*35 мм
- Вага 320г
УВАГА: Обов'язково повинен бути дотриманий порядок підключення контролера!
Категорично забороняється підключати DC-AC інвертор безпосередньо до контролера, так як піковий струм інвертора може перевищувати номінальний струм контролера.
Послідовність підключення контролера в вашу сонячну систему:
- Підключаємо контролер до акумулятора;
- Підключаємо навантаження до контролера (з виходу контролера, якщо вона є 12В);
- Підключаємо сонячні панелі до контролера;
- Підключення інвертора до акумуляторів.
При неправильному підключенні контролер виходить з ладу і гарантія на нього не поширюється.
Демонтаж:
Щоб уникнути нещасних випадків з'єднання демонтуються в такому порядку:
- від'єднати сонячні панелі,
- від'єднати акумулятор,
- від'єднати навантаження від контролера.
Примітка: зворотна полярність акумулятора не шкодить контролеру, але створює ризик для безпеки обладнання навантаження.
Доставка
По всій Україні здійснюється транспортною компанією «Нова Пошта»
Основні | |
---|---|
Виробник | Voltronic Power |
Країна виробник | Китай |
Тип контролера | PWM |
Напруга живлення | 12 В, 24 В |
Максимальний струм навантаження | 50 А |
Максимальна напруга сонячних батарей | 41 В |
Мінімальна робоча температура | -35 град. |
Максимальна робоча температура | 60 град. |
Індикатор рівня заряду | Так |
Гарантійний термін | 12 міс |
Габаритні розміри | |
Вага | 0.32 кг |
Довжина | 133 мм |
Ширина | 35 мм |
Висота | 70 мм |
- Ціна: 1 170 ₴
