- У схемі використовується промисловий контролер
- Наявність рідкокристалічного екрану
- Усі параметри, що налаштовуються
- Захист від перезаряду — коли сонячна панель генерує надто багато електроенергії, а АБ вже повністю заряджено, контролери відключають джерело енергії, щоб зменшити струм, що протікає в акумуляторі.
- Захист від глибокого розряду - коли є перевитрата енергії, а АБ вже неприпустимо розряджений, контролер відключає деяке або все навантаження.
- Блокування зворотних струмів – сонячні панелі пропускають струм через акумулятор в одному напрямку. Вночі панелі можуть пропускати частину цього струму у зворотному напрямку. Це може спричинити невеликий розряд батареї. Контролери заряду запобігають цьому, діючи як клапан.
- Захист від перевантаження — якщо через батареї протікає струм набагато вище, ніж вони можуть витримати, це може призвести до перегріву або навіть спалаху в системі. Контролери запобігають виникненню цих перевантажень. У великих системах рекомендується подвійний захист за допомогою автоматичних вимикачів або запобіжників
Контролер BLS-30A може працювати тільки з кислотно-необслуговуваними (герметичні AGM), гелевими (GEL), кислотно-обслуговуваними (Flood) акумуляторами.
В залежності від АКБ обирається режим заряду акумулятора:
B01 - для герметичних акумуляторів необслуговуваних (напруга абсорбуючого заряду 14,4/28,8В)
B02 - для гелевих акумуляторів (напруга абсорбуючого заряду 14,2/28,4В)
B03 - для обслуговуваних акумуляторів (напруга абсорбуючого заряду 14,6/29,2 В)
Контролер BLS-30A дозволяє контролювати і самостійно встановлювати:
- напруга на клемах акумулятора
- напруга підтримуючого заряду
- напруга відключення навантаження
- напруга відновлення подачі живлення на навантаження (після відключення)
- режим роботи навантаження

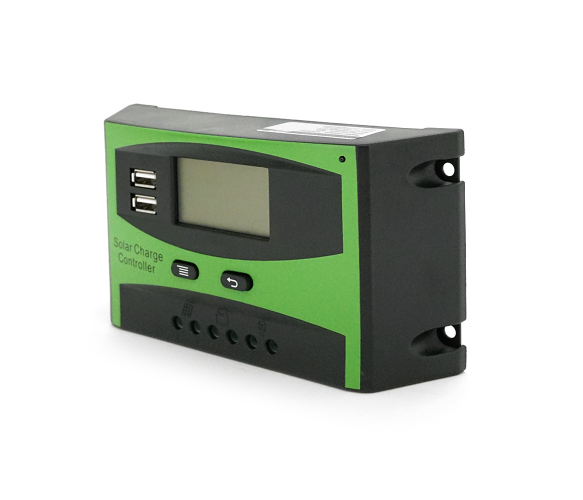

Технічні характеристики сонячного контролера заряду BLS-30A 12/24В:
- Тип контролера ШИМ (PWM)
- Струм заряду 30А
- Номінальна напруга акумулятора 12/24В (автовизначення)
- Максимальна напруга фотомодуля: для системи 12В 23В макс./для системи 24В 46В макс
- Напруга заряду, що підтримує 13,7В (для системи 12В)
- Напруга припинення розряду 10,7В (для системи 12В)
- Відновлення можливості розряду 12,6В (для системи 12В)
- Струм споживання в режимі очікування 12мА
- USB 5V/2A max
- Робоча температура довкілля -35+60С
- Вага 320г
УВАГА: Обов'язково повинен бути дотриманий порядок підключення контролера!
Категорично забороняється підключати DC-AC інвертор безпосередньо до контролера, так як піковий струм інвертора може перевищувати номінальний струм контролера.
Послідовність підключення контролера в вашу сонячну систему:
- Підключаємо контролер до акумулятора;
- Підключаємо навантаження до контролера (з виходу контролера, якщо вона є 12В);
- Підключаємо сонячні панелі до контролера;
- Підключення інвертора до акумуляторів.
При неправильному підключенні контролер виходить з ладу і гарантія на нього не поширюється.
Демонтаж:
Щоб уникнути нещасних випадків з'єднання демонтуються в такому порядку:
- від'єднати сонячні панелі,
- від'єднати акумулятор,
- від'єднати навантаження від контролера.
Примітка: зворотна полярність акумулятора не шкодить контролеру, але створює ризик для безпеки обладнання навантаження.
