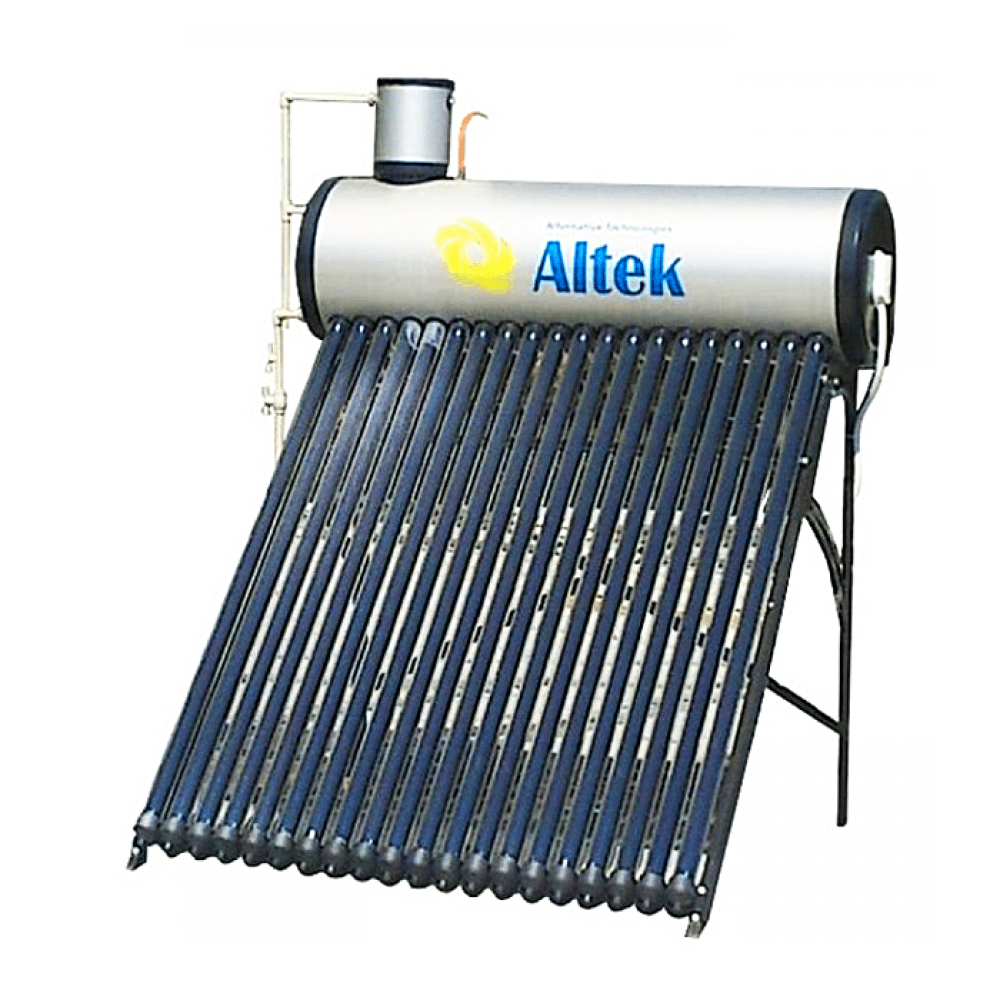

Геліоколектор ALTEK SP-C-20 безнапірний термосифонний з напірним теплообмінником на 200 л гарячої води

Сезонний геліоколектор ALTEK SP-C-20 безнапірний термосифонний сонячний колектор з безнапірним теплообмінником на 20 трубок 200 л гарячої води на добу

Опис Сонячний колектор Altek SP-C-20

Основні робочі характеристики

• Відрізняється високою стійкістю до погодних умов: вітрі, граду, високих і низьких температур;

• 48 годин підтримує температуру в баці (навіть після 100 годин, вода буде все ще теплою);

• Антикорозійна обробка бака і каркаса;

• Ущільнення з кремнийорганического каучуку: підтримує температуру води, зберігає чистоту;

• Проста у використанні система управління;

• Мінералізація води за допомогою анодної електролітичної системи - опція

Основні елементи конструкції сонячного колектора - це накопичувальний бак з корабельної сталі з вбудованим теплообмінником і панель, в якій знаходяться вакуумні трубки.

Сонячний колектор Altek SP-C-20 - Базова комплектація:

•
• бак з вбудованим спіральним мідним теплообмінником - 200 літрів;
• вакуумні трубки -20 шт;
• посилена рама - каркас;
• наповнення з бачок 5 літрів;
• Воздухоотводная трубка;
• гумова прокладка під бачок.

Трубчастий елемент складається з двох скляних трубок, одна з яких знаходиться всередині іншої, простір між ними заповнений вакуумом, а торці запаяні. Зовнішня трубка прозора, а на внутрішню нанесено спеціальне покриття для кращого поглинання сонячної енергії. За внутрішнім трубках циркулює вода. Вакуумна прошарок між трубками зберігає 95% тепла.

Бак складається з внутрішнього і зовнішнього резервуара - внутрішній з нержавіючої сталі 316L, оскільки в ньому циркулює вода, а зовнішній - зі звичайного металу, пофарбованого порошковою фарбою. Для додаткової теплоізоляції простір між баками заповнене поліуретаном. Вода надходить в бак через приймальний бачок з відсікачем тиску. Усередині накопичувального бака знаходиться мідний трубчастий змійовик, до якого підключена система централізованого водопостачання. Вода, що проходить під напором через мідний змійовик нагрівається від температури рідини в баку і в кінцевому підсумку надходить у споживання. Таким чином, завдяки напірному теплообміннику, сонячний колектор Altek серії SP-CL можна підключати до централізованої системи подачі води і розміщувати в будь-якому зручному місці. Гелиосистема Altek SP-CL може працювати під тиском до 6 атмосфер.

Призначення сонячний колектор Altek SP-C-20:

Сезонний сонячний колектор Altek SP-C-20 - це сучасна гелиосистема, яка використовує енергію сонця для нагрівання та подачі в будинок гарячої води. Дана система працює в теплу пору року - орієнтовно з квітня по жовтень. Переважно використовується для забезпечення гарячого водопостачання в літніх душових, на дачі, в приватних будинках і котеджах, а також в готельному бізнесі.

Сонячний колектор Altek SP-C-20 належить до типу безнапірних вакуумних термосифонних геліосистем з напірним теплообмінником.

Переваги сонячного колектора Altek SP-C-20:

• проста схема установки;
• можливість роботи без додаткового обладнання;
• енергонезалежність;
• економія електроенергії та газу;
• ККД не менше 95%;
• робота під тиском;
• тривалий термін експлуатації (до 25 років)

Додатково для сонячного колектора Altek SP-C-20 можна придбати:

• електронний контролер з сенсором температури і рівня води;
• ТЕН з термостатом і магнієвим анодом (збільшує сезон використання колектора на період з березня по листопад)

Поетапний огляд ВСТАНОВЛЕННЯ СОЛНЕЧНОГО КОЛЛЕКТОРА  Altec SP-C-20

Порядок складання рами системиAltek SP-C-20

• зберіть праву і ліву стійки рами;

• встановіть і закріпіть між стійками поперечні розпірки;

• прикріпіть кріпильні п'ятаки до рами (не варто на даному етапі жорстко фіксувати п'ятаки до рами);

• закріпіть на рамі опорну площину трубок;

• встановіть бак на раму в спеціальні ковзаючі пази і наживити гайки на кріпильні болти бака.

Вимоги до місця установки системиAltek SP-C-20

Систему сонячного нагріву води можна встановлювати як на поверхні землі, так і на даху. Місце установки повинне відповідати наступним вимогам:

• дах повинен витримувати навантаження - змонтований бак заповнений водою, дані про масу системи в таблиці тех. характеристик.

• система повинна бути орієнтована на південь (відхилення не більше 10 °);

• місце установки не повинно затінювати протягом дня деревами, будівлями або іншими технічними спорудами;

• місце установки не повинно мати перепадів в горизонтальній площині більше 5 ° (це можуть бути бетонні підстави, напрямні полози або локальні опори під кріпильні п'ятаки).

Не рекомендується закріплювати колектора на дерев'яних дошках, закріплених на профілі або горищі. Згодом дерево прийде в непридатність. Опорою для системи повинні бути несучі конструкції покрівлі, а не верхній шар покрівлі.

Порядок монтажу системи Altek SP-C-20

    монтаж трубопроводів

• встановіть зібрану раму на місце установки (в залежності від того, проводиться установка на дах або на поверхню землі, зібрану раму можна встановлювати з баком або без нього);

• посадите кріпильні п'ятаки на анкерні болти і жорстко зафіксуйте їх з рамою;

• встановіть бачок автоматичного наповнення холодною водою. Для цього у верхній частині бака передбачений штуцер з різьбленням розміром 1/2" НР;

• встановіть трубку-сапун на штуцер з різьбленням розміром 1/2 "НР в верхній частині бака (трубка з приєднувальних фитингом додається в комплекті);

• встановіть датчик рівня води в баку. Для цього в нижній частині бака передбачений штуцер з різьбленням розміром 1/2" НР;

• здійсните підведення / відведення трубопроводами холодної та гарячої води. Підведення холодної води здійснити на бачок (в разі складання по Схемі з механічним підтриманням рівня води в баку) автоматичного наповнення водою, де є штуцер з різьбленням розміром 1/2 "ВР. Штуцер гарячої води з різьбленням розміром 1/2" НР знаходиться в нижній частини бака, поруч зі штуцером установки датчика рівня води;

• в лінію подачі холодної води вмонтуйте електромагнітний підживлюючий клапан (в разі складання по Схемі з електронним підтриманням рівня води в баку);

• якщо ваша система укомплектована ТЕНом, встановіть його. Для цього на бічній стінці бака відкрийте захисну кришку, викрутити заглушку, а на її місце встановіть ТЕН.

Примітка: всі з'єднання фітингів необхідно проводити на спеціальну пакувальну стрічку або на клоччя.

підключення до електромережі

• встановіть електронний блок управління (далі контролер) в зручному для вас місці;

• відповідно до маркування на монтажній платі контролера, підведіть до нього дроти датчика рівня води, електромагнітного клапана, Тена (якщо такий комплектується);

• на відповідні клеми контролера подайте напругу 220 В, 50 Гц. Обов'язково живить введення контролера необхідно захистити автоматичним вимикачем номіналом 20 А;

• включите контролер і протестуйте його відповідно до вказівок, наведених у його інструкції.

Установка електричного водонагрівача (ТЕНу)

Для установки ТЕНу необхідно:

• демонтувати захисну кришку, яка кріпиться з правого торця бака, відкрутити викруткою 6 шурупів і зняти кришку;

• під кришкою ви знайдете металеву пробку, яка закриває монтажний отвір;

• викрутити пробку;

• замість пробки вкрутіть ТЕН, який йде в комплекті з системою. При монтажі Тена використовуйте засоби для герметизації різьблення. Не використовуйте ТЕН більшої потужності. Це може привести до пошкодження контролера. Якщо ви хочете використовувати інший ТЕН, підключайте його тільки через додатковий контактор;

• підключити електро дроти до термостата ТЕНу;

• встановіть захисну кришку.

УВАГА!!! Підключення ТЕНу має бути здійснене через термостат (в комплекті). В іншому випадку гарантія на ТЕН не поширюється.

Введення системи Altek SP-C-20 в експлуатацію

УВАГА!!! Вакуумні трубки тендітні. Будьте обережні при роботі з ними. Сильний удар по трубці може розбити її і заподіяти вам каліцтво.

• встановіть трубки у відповідні отвори бака. Для цього, мильним розчином намильте порожнистий кінець трубки, надіньте ущільнювальну гумку і акуратним рухом, злегка провертаючи трубку, вставте її в посадочне місце на глибину близько 15-20 см., При цьому стежте, щоб ущільнювальне кільце не деформувалося або не провалився всередину бака. Потім встановіть на опорній площині трубок підтримує ковпачок і, як би витягаючи трубку з бака, щільно посадите її кінець в ковпачок;

• таким же чином встановіть решту трубок, крім останньої;

• в останню трубку вставте магнієвий стрижень і вищеописаним методом вставте трубку в бак;

• включите контролер;

• відкрийте кран подачі холодної води.

УВАГА!!! Перед заповненням системи холодною водою, переконайтеся, що вакуумні трубки не перебували на сонці і захищені від сонячних променів (накрито щільною тканиною або іншим матеріалом). Якщо трубки розігріті, дочекайтеся поки вони охолонуть і лише тоді заповнюйте систему водою. При поглинанні сонячного випромінювання незаповненими вакуумними трубками їх температура може досягати 250 ° C. Якщо в такому стані заповнити їх водою, це призведе до негайного розтріскування трубок. Якщо ви все зробили правильно, бак автоматично почне наповнюватися водою. На екрані контролера буде відображатися рівень заповнення бака.

Система готова до експлуатації!

УВАГА!!! Настійно рекомендуємо перед купанням завжди перевіряти температуру води рукою, щоб уникнути пошкоджень шкіри (ошпарювання гарячою водою).
